Комплект учебно-лабораторного оборудования "Широтно-импульсные преобразователи постоянного напряжения" (ШИП-ПН-СК)

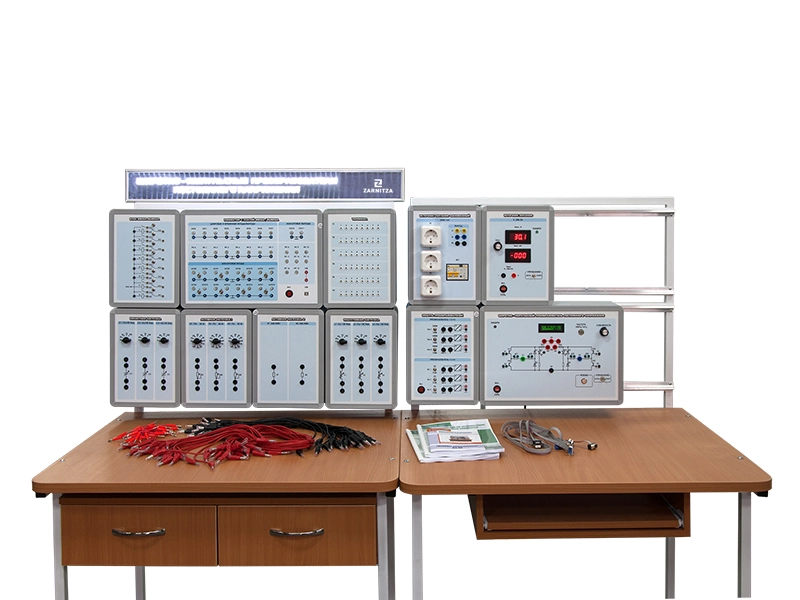

Лабораторный стенд "Широтно-импульсные преобразователи постоянного напряжения" представляет собой напольную конструкцию модульного типа, оснащенную двухканальным запоминающим осциллографом, компьютером и платой ввода-вывода производства National Instruments 6221 USB. Проведение лабораторного практикума осуществляется в среде LabVIEW. Перечень лабораторных работ не ограничен представленными работами и может быть расширен самостоятельно.
Базовая комплектация:
Модуль "Широтно-импульсный преобразователь постоянного тока" | 1 |
Модуль "Источник питания однофазный" | 1 |
Модуль "Источник питания" | 1 |
Модуль "Модуль преобразователей" | 1 |
Модуль "Активная нагрузка 1" | 1 |
Модуль "Активная нагрузка 2" | 1 |
Модуль "Блок ввода-вывода" | 1 |
Модуль "Емкостная нагрузка" | 1 |
Модуль "Терминал" | 1 |
Модуль "Индуктивная нагрузка" | 1 |
Цифровой двухканальный запоминающий осциллограф | 1 |
Ноутбук | 1 |
Программное обеспечение LabVIEW (на электронном носителе) | 1 |
Коннектор с платой ввода-вывода вывода | 1 |
Лабораторный стол с двухсекционным контейнером и двухуровневой рамой | 2 |
Комплект соединительных проводов и кабелей | 1 |
Комплект учебно-лабораторного оборудования "Широтно-импульсные преобразователи постоянного напряжения" (далее – стенд) предназначен для проведения лабораторно-практических занятий по курсу "Силовая энергетика", "Преобразовательная техника".
Лабораторный стенд может применяться в процессе обучения в учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по одноименной дисциплине. Комплект может быть также использован на семинарах и курсах повышения квалификации электротехнического персонала предприятий с применением персонального компьютера.
Комплектация
- Лабораторный стенд "Широтно-импульсные преобразователи постоянного напряжения".
- Лабораторный стол с двухсекционным контейнером и двухуровневой рамой (2 шт.).
- Цифровой двухканальный запоминающий осциллограф.
- Ноутбук.
- Программное обеспечение LabVIEW (на электронном носителе).
- Коннектор с платой ввода-вывода.
- Комплект соединительных проводов и кабелей
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические указания по выполнению лабораторных работ.
Состав
Комплект лабораторных модулей:- Широтно-импульсный преобразователь постоянного напряжения.
- Блок ввода-вывода.
- Модуль преобразователей.
- Источник питания однофазный.
- Источник питания.
- Активная нагрузка 1.
- Активная нагрузка 2.
- Емкостная нагрузка.
- Индуктивная нагрузка.
- Терминал.
Учебно-методическое пособие по проведению лабораторных работ
- Исследование систем автоматического регулирования выходного напряжения широтно-импульсных преобразователей.
- Исследование нереверсивных широтно-импульсных преобразователей с пониженным выходным напряжением, работающих на регулируемую RL-нагрузку с противо-ЭДС (схемы: с последовательным ключом; с последовательным и шунтирующим ключами).
- Исследование нереверсивного широтно-импульсного преобразователя с повышенным выходным напряжением, работающего на регулируемую RL-нагрузку с противо-ЭДС (схема с параллельным ключом).
- Исследование реверсивного широтно-импульсного преобразователя, работающего на регулируемую RL-нагрузку с противо-ЭДС (управление ключами: симметричное, несимметричное).
- Исследование переходных процессов в широтно-импульсных преобразователях.
- Исследование нереверсивного широтно-импульсного преобразователя с выходным напряжением, регулируемым выше и ниже входного напряжения, работающего на регулируемую RL-нагрузку с противо-ЭДС (схема с последовательным ключом и параллельным накопительным дросселем).
