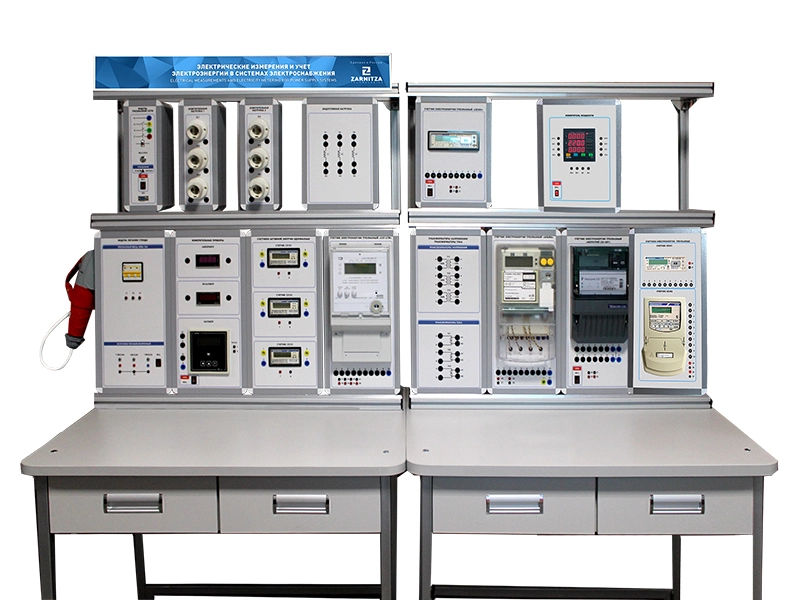

Комплект учебно-лабораторного оборудования "Электрические измерения и учет электроэнергии в системах электроснабжения"
Лабораторный стенд позволяет изучить схемы подключения щитовых измерительных приборов в однофазных и трехфазных цепях, схемы подключения однофазных и трехфазных приборов учета электроэнергии, исследовать методы прямого и косвенного измерения активной и реактивной мощности, исследовать работу прибора учета электроэнергии при симметричной и несимметричной нагрузке в трехфазных трехпроводных и четырехпроводных цепях, изучить схемы прямого и косвенного включения приборов учета электроэнергии и включения через измерительные трансформаторы тока и напряжения.
Лабораторный стенд может применяться в процессе обучения в высших и средних специальных учебных заведениях, профессионально-технических училищах, учебных центрах повышения квалификации.
Базовая комплектация:
Модуль "Модуль питания стенда" | 1 |
Модуль "Модуль трехфазной сети" | 1 |
Модуль "Измеритель мощности" | 1 |
Модуль "Измерительные приборы" | 1 |
Модуль "Счетчики электроэнергии трехфазные" | 1 |
Модуль "Счетчики активной энергии однофазные" | 1 |
Модуль "Счетчик электроэнергии трехфазный СЕ303" | 1 |
Модуль "Счетчик электроэнергии трехфазный Меркурий 230 ART" | 1 |
Модуль "Счетчик электроэнергии трехфазный Альфа" | 1 |
Модуль "Счетчик электроэнергии трехфазный СЭТ-4ТМ" | 1 |
Модуль "Трансформаторы напряжения/трансформаторы тока" | 1 |
Модуль "Индуктивная нагрузка" | 1 |
Модуль "Осветительная нагрузка" | 2 |
Лабораторный стол с двухсекционным контейнером и двухуровневой рамой | 2 |
Комплект силовых кабелей и соединительных проводов | 1 |
Комплект учебно-лабораторного оборудования "Электрические измерения и учет электроэнергии в системах электроснабжения" (далее – стенд) предназначен для проведения лабораторных и практических работ по разделам: "Электрические измерения в системах электроснабжения", "Учет электрической энергии в однофазных и трехфазных цепях".
Стенд обеспечивает знакомство учащихся с измерениями в трехфазных электрических цепях переменного тока и исследование трехфазных цепей переменного тока.
Комплектация
- Лабораторный стенд "Электрические измерения и учет электроэнергии в системах электроснабжения".
- Лабораторный стол с двухсекционным контейнером и двухуровневой рамой (2 шт.).
- Комплект силовых кабелей и соединительных проводов.
- Вывеска с названием стенда.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические указания для проведения лабораторных работ.
Состав
Комплект лабораторных модулей:
- Модуль питания стенда.
- Модуль трехфазной сети.
- Измеритель мощности.
- Измерительные приборы.
- Счетчики электроэнергии трехфазные.
- Счетчики активной энергии однофазные.
- Счетчик электроэнергии трехфазный СЕ303.
- Счетчик электроэнергии трехфазный Меркурий 230 ART.
- Счетчик электроэнергии трехфазный Альфа.
- Счетчик электроэнергии трехфазный СЭТ-4ТМ.
- Трансформаторы напряжения/трансформаторы тока.
- Индуктивная нагрузка.
- Осветительная нагрузка (2 шт.).
