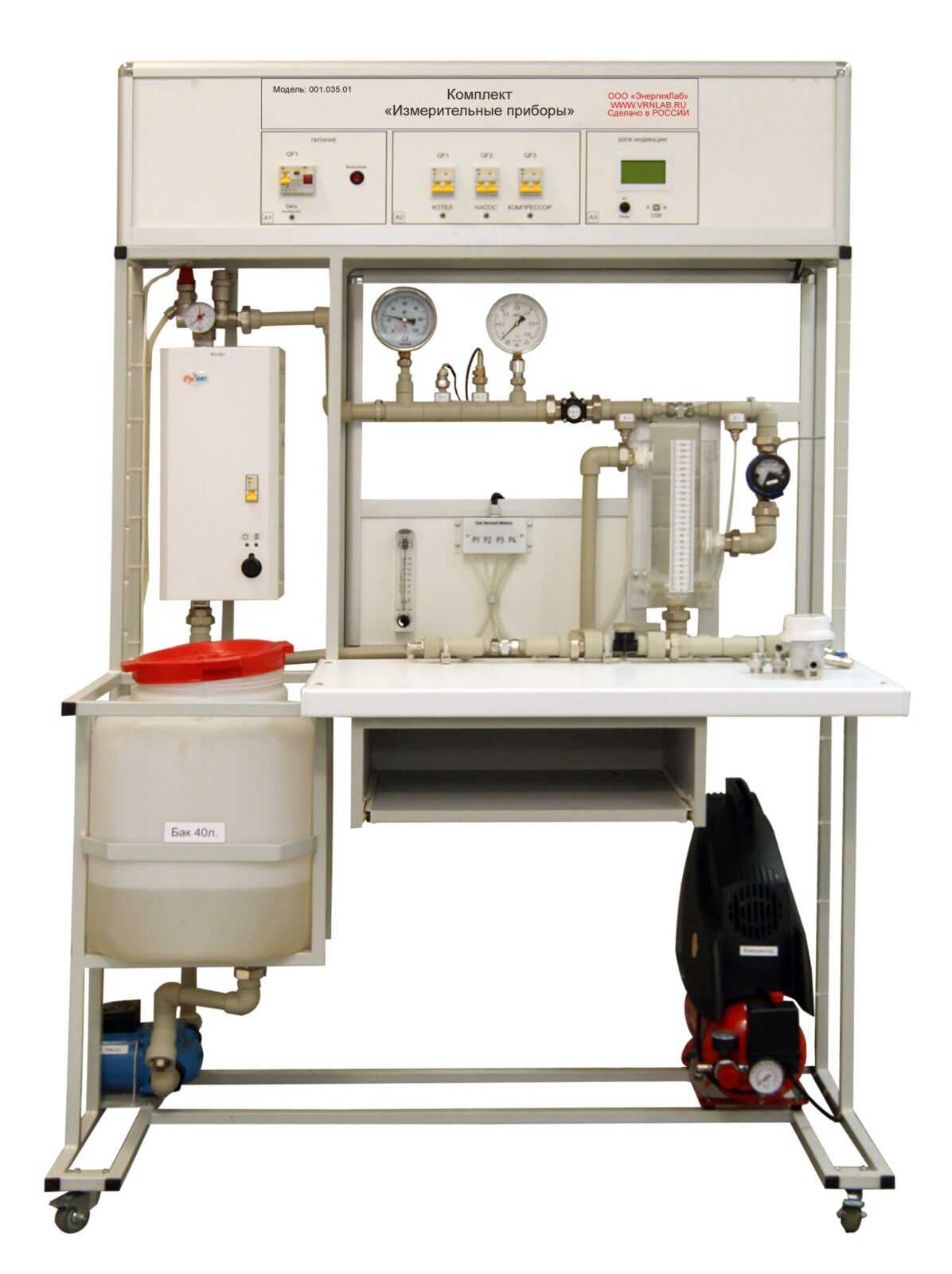

Лабораторный стенд «Измерительные приборы»

Описание товара

Комплект лабораторного оборудования предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков при изучении способов измерения давления, расхода и температуры жидкости и газа, а также способов создания и регулирования давления и расхода жидкости и газа.

Комплект представляет собой пневмогидравлическую систему, позволяющую осуществлять измерение расхода, давления и температуры жидкости и воздуха различными приборами;

Комплект лабораторного оборудования состоит из системы отдачи жидкости, системы подачи воздуха, системы подогрева жидкости, системы измерения количества подаваемой жидкости и воздуха;

Исследуемые устройства и приборы установлены на стенде таким образом, что имеют возможность сравнивать между собой показания измерительных приборов различного типа при измерении одного и того же параметра.

В качестве исследуемых устройств и приборов используются различные приборы для измерения расхода, давления и температуры.

Рамная конструкция в виде стола на колесах с местом для размещения ноутбука.

Лабораторные работы

1. Приборы измерения температуры.
   1. Изучение способа измерения температуры по показаниям интегрального датчика температуры.
   2. Изучение способа измерения температуры по показаниям биметаллического стрелочного термометра.
   3. Изучение характеристики терморезистивного преобразователя.
2. Приборы измерения давления воды.
   1. Манометры.
   2. Датчик давления.
3. Приборы измерения давления газа.
   1. Манометры.
   2. Датчик давления.
4. Измерение расхода воды.
   1. Изучение объемного способа измерения расхода воды с помощью датчика расхода.
   2. Изучение способа измерения расхода воды по показаниям счетчика количества воды.
   3. Изучение способа измерения расхода воды по величине падения давления на мерной диафрагме.
5. Измерение расхода газа.
   1. Изучение способа измерения расхода газа по измерительной диафрагме.
   2. Изучение способа измерения расхода газа ротаметром.
   3. Изучение способа измерения расхода газа счетчиком газа.
   4. Изучение способа измерения расхода газа датчиком расхода.
6. Снятие характеристик насоса.
7. Снятие характеристик компрессора.
8. Изучение редукционного клапана.

Технические характеристики

Потребляемая мощность, В·А 3000
Электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, 220 В, частота, 50 Гц
Класс защиты от поражения электрическим током I
Габаритные размеры:
длина (по фронту) 1200 мм
ширина (ортогонально фронту) 600 мм
высота 1800 мм
Масса (без воды), 100 кг
Давление в пневматической системе, бар:
номинальное 2,0
максимальное 8
Емкость накопительного водяного бака, 40 л
Количество человек, которое одновременно и активно может работать на комплекте – 2
